Lunghezza utile di piegatura: 3200 mm.
Forza di lavoro nominale: 1200 kN
Forza di lavoro max.: 1600 kN
Corsa del portalama superiore: 220 mm.
Assi controllati: 8 (Y1 – Y2 – X1 – R – Z1 – Z2 – A1 – A2)
Motore principale comandato da inverter
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 660 W con schermo multi touch screen con display LCD da 19”
Intermedio con aggancio e sgancio frontale, bloccaggio pneumatico con autoallineamento
Staffe bloccaggio pneumatico matrice
Tavola con funzione di schiacciatura nella versione dedicata all’utilizzo con sistema di controllo dell’angolo FASTERMADE.
Apertura a comando pneumatico gestita dal computer
Accompagnatori anteriori a comando meccanico con motori brushless, per l’accompagnamento della lamiera durante la fase di piegatura (GESTITI DA CNC)
Supporti anteriori scorrevoli su guida a ricircolo di sfere
Sistema di controllo dell’angolo a raggi laser THE FASTERMADE di GADE
Staffe di supporto laser, per protezione zona di lavoro,motorizzate e con posizionamento automatico gestito dal computer in funzione del tipo di punzone utilizzato
Sistema di protezione zona di lavoro a raggi laser tipo DSP LASER AP MCS
Pulpito di comando WIRELESS ·
SOFTWARE CAD/CAM 3D
Pacchetto INDUSTRY 4.0
Lunghezza utile di piegatura: 2200 mm.
Forza di lavoro max.: 1200 kN
Corsa del portalama superiore: 220 mm.
Assi controllati: 4 (Y1–Y2–X-R)
Motore principale comandato da inverter
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 660 W con schermo multi touch screen con display LCD da 19”
Intermedi registrabili
Staffe per il bloccaggio rapido lama con leva
Riscontri lamiera su asse X scorrevoli con il posizionamento dal lato anteriore della macchina
Accompagnatori anteriori gestiti da CNC per l’accompagnamento della lamiera durante la fase di piegatura
Sistema di controllo dell’angolo a raggi laser THE FASTERMADE di GADE
Staffe di supporto laser, per protezione zona di lavoro, motorizzate e con posizionamento automatico gestito dal computer in funzione del tipo di punzone utilizzato
Sistema di protezione zona di lavoro LAZERSAFE mod. IRIS per cambio di velocità a “contatto lamiera”
SOFTWARE CAD/CAM 3D
Pacchetto INDUSTRY 4.0
Lunghezza utile di piegatura: 3200 mm.
Forza di lavoro nominale: 900 kN
Forza di lavoro nominale: 1200 kN
Corsa del portalama superiore: 220 mm.
Intermedi registrabili H = 100 mm.
Assi controllati: 4 (Y1-Y2-X1-R)
Motore principale comandato da inverter
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 660 W con schermo multi touch screen con display LCD da 21,5”
Attrezzatura dedicata alla realizzazione di profili a specifica tecnica del cliente costituita da punzone, matrice multicava e tavola mobile.
Mensole anteriori inclinate motorizzate per il sostegno della lamiera SISTEMA LAZERSAFE IRIS
SOFTWARE CAD/CAM 3D PERSONALIZZATO PER LA REALIZZAZIONE DIE PROFILI DEL CLIENTE
Lunghezza utile di piegatura: 6200 mm.
Forza di lavoro nominale: 5000 kN
Corsa del portalama superiore: 400 mm.
Intermedio registrabile con aggancio e sgancio frontale e bloccaggio pneumatico con autoallineamento
Tavola con funzione di schiacciatura con apertura a comando pneumatico gestita da CNC
Assi controllati: 4 (Y1-Y2-X1-R)
Motore principale comandato da inverter
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 660 W con schermo multi touch screen con display LCD da 19” SISTEMA DSP LASER AP MCS
Supporti lamiera anteriori
Scambiatore aria/olio
SOFTWARE ESABEND 3DM
Pacchetto INDUSTRY 4.0
unghezza utile di piegatura: 2200 mm
Forza di lavoro nominale: 900 kN
Forza di lavoro massima: 1200 kN
Corsa del portalama superiore: 350 mm.
Assi controllati: 8 (Y1–Y2–X1–X5–X6–R–Z1–Z2)
Motore principale comandato da inverter
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 675 W con schermo multi touch screen con display LCD da 21” 16:9
Attrezzatura superiore per utensili WILA con bloccaggio pneumatico dei punzoni e stringa led
Attrezzatura inferiore per utensili WILA con bloccaggio pneumatico delle matrici
Sistema di protezione zona di lavoro LAZERSAFE mod. IRIS PLUS per cambio di velocità a “contatto lamiera” e controllo d’angolo integrato
Staffe di supporto laser, per protezione zona di lavoro, motorizzate e con posizionamento automatico gestito dal computer in funzione del tipo di punzone utilizzato
Supporti posteriori retrattili a comando pneumatico
Supporti anteriori a comando manuale con volantino
Pulpito di comando WIRELESS
SOFTWARE CAD/CAM 3D
Pacchetto INDUSTRY 4.0
Lunghezza utile di piegatura: 2200 mm.
Forza di lavoro max.: 1200 kN
Corsa del portalama superiore: 220 mm.
Assi controllati: 4 (Y1–Y2–X-R)
Motore principale comandato da inverter
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 660 W con schermo multi touch screen con display LCD da 19”
Intermedi registrabili
Staffe per il bloccaggio rapido lama con leva
Riscontri lamiera su asse X scorrevoli con il posizionamento dal lato anteriore della macchina
Accompagnatori anteriori gestiti da CNC per l’accompagnamento della lamiera durante la fase di piegatura
Sistema di controllo dell’angolo a raggi laser THE FASTERMADE di GADE
Staffe di supporto laser, per protezione zona di lavoro, motorizzate e con posizionamento automatico gestito dal computer in funzione del tipo di punzone utilizzato
Sistema di protezione zona di lavoro LAZERSAFE mod. IRIS per cambio di velocità a “contatto lamiera”
SOFTWARE CAD/CAM 3D
Pacchetto INDUSTRY 4.0
Lunghezza utile di piegatura: 3200 mm.
Forza di lavoro nominale: 1200 kN
Forza di lavoro max.: 1600 kN
Corsa del portalama superiore: 220 mm.
Assi controllati: 8 (Y1 – Y2 – X1 – R – Z1 – Z2 – A1 – A2)
Motore principale comandato da inverter
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 660 W con schermo multi touch screen con display LCD da 19”
Intermedio con aggancio e sgancio frontale, bloccaggio pneumatico con autoallineamento
Staffe bloccaggio pneumatico matrice
Tavola con funzione di schiacciatura nella versione dedicata all’utilizzo con sistema di controllo dell’angolo FASTERMADE.
Apertura a comando pneumatico gestita dal computer
Accompagnatori anteriori a comando meccanico con motori brushless, per l’accompagnamento della lamiera durante la fase di piegatura (GESTITI DA CNC)
Supporti anteriori scorrevoli su guida a ricircolo di sfere
Sistema di controllo dell’angolo a raggi laser THE FASTERMADE di GADE
Staffe di supporto laser, per protezione zona di lavoro,motorizzate e con posizionamento automatico gestito dal computer in funzione del tipo di punzone utilizzato
Sistema di protezione zona di lavoro a raggi laser tipo DSP LASER AP MCS
Pulpito di comando WIRELESS ·
SOFTWARE CAD/CAM 3D
Pacchetto INDUSTRY 4.0
Lunghezza utile di piegatura: 1600 mm.
Forza di lavoro nominale: 500 kN
Forza di lavoro max.: 600 kN
Corsa del portalama superiore: 200 mm.
Assi controllati: 6 (Y1–Y2–X1–R–Z1–Z2)
Motore principale comandato da inverter
CNC ESA S 660 W con schermo multi touch screen con display LCD da 19”
Intermedio con aggancio e sgancio frontale e bloccaggio rapido manuale con autoallineamento. Completo di staffa posteriore per montaggio punzone ruotato di 180°
Tavola con funzione di schiacciatura.
Apertura a comando pneumatico gestita dal computer
Supporti anteriori scorrevoli su guida a ricircolo di sfere
Scambiatore di calore ARIA/OLIO per il raffreddamento del circuito oleodinamico.
Sistema di protezione zona di lavoro a raggi laser tipo DSP LASER MCS

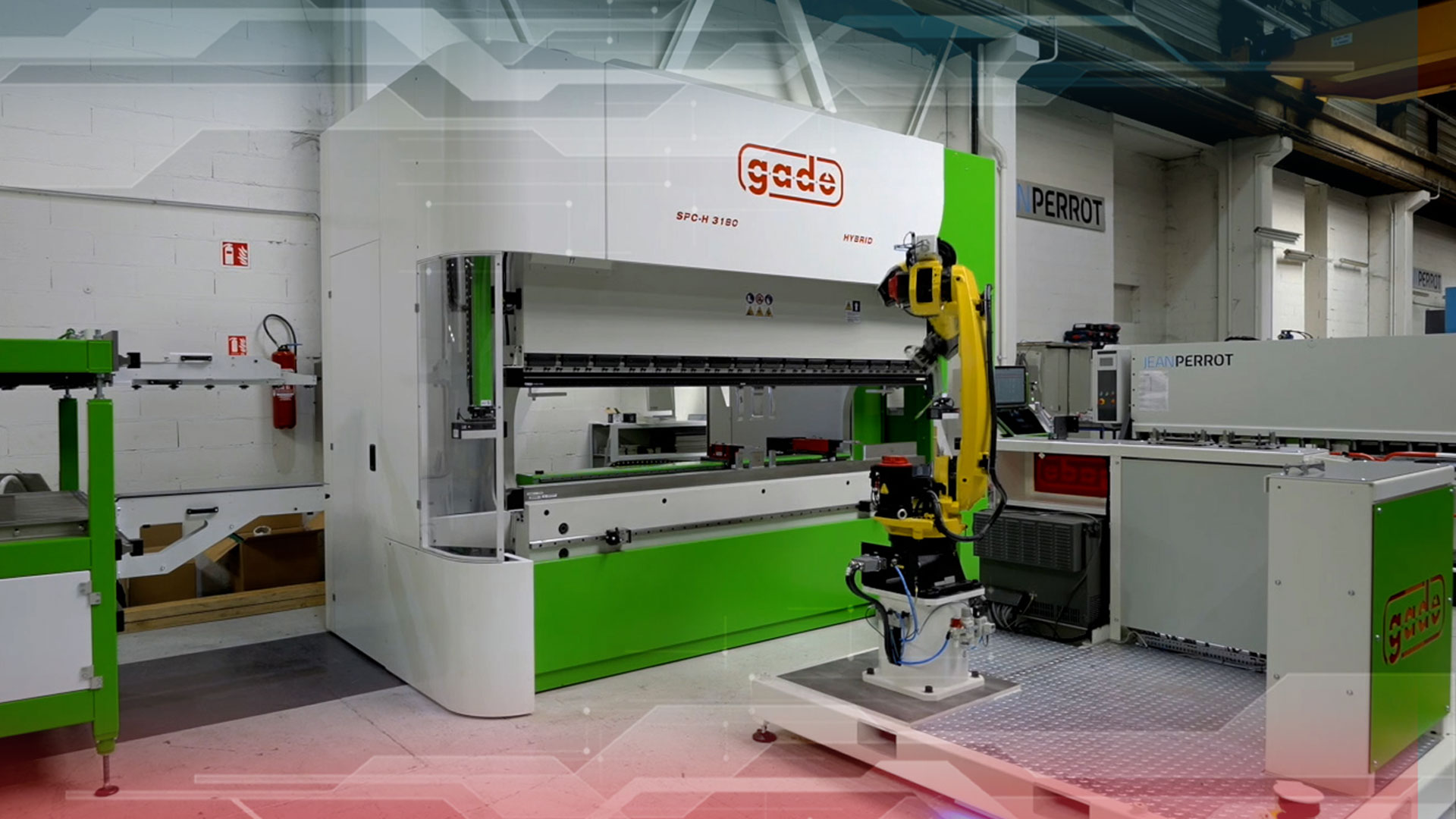

Piegatrice asservita da robot FANUC per il carico, la piegatura e lo SOFTWARE CAD/CAM 3D
Pacchetto INDUSTRY 4.0
Staffe per il bloccaggio rapido lama con leva
Riscontri lamiera su asse X scorrevoli con il posizionamento dal lato anteriore della macchina
Accompagnatori anteriori gestiti da CNC per l’accompagnamento della lamiera durante la fase di piegatura
Sistema di controllo dell’angolo a raggi laser THE FASTERMADE di GADE
Staffe di supporto laser, per protezione zona di lavoro, motorizzate e con posizionamento automatico gestito dal computer in funzione del tipo di punzone utilizzato
Sistema di protezione zona di lavoro LAZERSAFE mod. IRIS per cambio di velocità a “contatto lamiera”
SOFTWARE CAD/CAM 3D
Pacchetto INDUSTRY 4.0
Forza di lavoro max. kN 1800
Lunghezza utile di piegatura mm. 3200
Assi controllati: 13( Y1-Y2-X1-R1-Z1-X2-R2-Z2-A3-A4-A5-A6-A8)
Registro posteriore cartesiano multiasse tipo ATFL
Supporti posteriori a comando pneumatico retraibili
Intermedio registrabile con altezza maggiorata (per scatolature profonde) con aggancio e sgancio frontale e bloccaggio pneumatico con autoallineamento
Stringa led sul portalama superiore per facilitare l’operatore sia nell’attrezzaggio della piegatrice, sia nella piegatura con l’utilizzo di più stazioni.
Supporti anteriori automatici gestiti da CNC
Controllo angolo di piegatura in tempo reale con SISTEMA DATA M.
Staffe di supporto laser, per protezione zona di lavoro, motorizzate con posizionamento automatico gestito dal CNC in funzione del tipo di punzone utilizzato del tipo LAZER SAFE
Mod. IRIS.
Pulpito di comando wireless
Controllo numerico Mod. ESAUTOMOTION S 675 W – MULTI TOUCH
Software Cad Cam 3D (include import dxf/altri formati, ottimizzazione 3D)
Lunghezza utile di piegatura: 3200 mm.
Forza di lavoro: 1800 kN
Corsa del portalama superiore: 350 mm.
Intermedi pneumatici H = 110 mm.
Assi controllati: 6 (Y1-Y2-X1-R-Z1-Z2)
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 660 W con schermo multi touch screen con display LCD da 19” Interfacciamento con Manipolatore DALMEC modello “PARTNER EQUO COLONNA”.
Sistema di controllo dell’angolo a raggi laser THE FASTERMADE di GADE SISTEMA LAZERSAFE IRIS
Supporti lamiera anteriori specifici
SOFTWARE ESABEND 3DM
Lunghezza utile di piegatura: 4200 mm.
Forza di lavoro nominale: 2450 kN
Corsa del portalama superiore: 400 mm.
Intermedio con bloccaggio pneumatico H = 250 mm.
Assi controllati: 6 (Y1-Y2-X1-R-Z1-Z2)
Motore principale comandato da inverter
Bombatura attiva con compensazione real time in funzione delle reali deformazioni rilevate
CNC ESA S 660 W con schermo multi touch screen con display LCD da 19”
Stringa led sul portalama superiore
Sistema di controllo dell’angolo a raggi laser THE FASTERMADE di GADE
SISTEMA LAZERSAFE IRIS e Staffe motorizzate
Pacchetto INDUSTRY 4.0
Spessore di taglio nominale ( R= 450 N/mm 2 ) mm. 6 Spessore di taglio max. ( R= 450 N/mm 2 ) mm. 8 Spessore di taglio max. ( R= 700 N/mm 2 ) mm. 5 Lunghezza di taglio mm. 6050 Angolo di taglio variabile 1° ÷ 2° Corsa del registro posteriore mm 1000 CNC PSW 015 15,5” touch screen montato su braccio pensile. Sostegno posteriore lamiera con cilindri pneumatici applicati al riscontro posteriore lamiera e piattaforma ad altezza variabile per la raccolta del materiale tagliato.
Spessore di taglio nominale lamiera con R= 700 N/mm 2 ed angolo di taglio a 2° mm. 20 Lunghezza di taglio mm. 2100 Angolo di taglio variabile 1° ÷ 2,5° Tempo ciclo per tagliare mm 20 a 2° ~ msec. 1500
Spessore di taglio nominale ( R= 450 N/mm2 ): mm. 4
Spessore di taglio max. ( R= 450 N/mm2 ): mm. 6
Spessore di taglio max. ( R= 700 N/mm2 ): mm. 3
Lunghezza di taglio: mm. 5150
Angolo di taglio variabile: 1°÷2°
Tagli al 1’: 24÷31
Corsa del registro posteriore: mm. 1000
CNC ESA 625 touch screen per la gestione del registro posteriore, angolo di taglio e interspazio lame in funzione dello spessore e del tipo di lamiera da tagliare montato su braccio pensile.
Comando indipendente del premilamiera
Squadra inizio taglio millimetrata con cava a T mm 1600 con fermi a scomparsa
Prolunghe tavola con cava a T n°4 da mm 1200 con fermi a scomparsa.
Illuminazione della zona di taglio
Tavola con sfere di scorrimento
Protezione anteriore meccanica con parte iniziale apribile lato operatore
Protezione posteriore con fotocellule di sicurezza
Tavola con sfere di scorrimento
Pompa automatica per la lubrificazione delle guide
Pacchetto INDUSTRY 4.0
Forza di lavoro max. kN 1800
Lunghezza utile di piegatura mm. 3200
Assi controllati: 13( Y1-Y2-X1-R1-Z1-X2-R2-Z2-A3-A4-A5-A6-A8)
Registro posteriore cartesiano multiasse tipo ATFL
Supporti posteriori a comando pneumatico retraibili
Intermedio registrabile con altezza maggiorata (per scatolature profonde) con aggancio e sgancio frontale e bloccaggio pneumatico con autoallineamento
Stringa led sul portalama superiore per facilitare l’operatore sia nell’attrezzaggio della piegatrice, sia nella piegatura con l’utilizzo di più stazioni.
Supporti anteriori automatici gestiti da CNC
Controllo angolo di piegatura in tempo reale con SISTEMA DATA M.
Staffe di supporto laser, per protezione zona di lavoro, motorizzate con posizionamento automatico gestito dal CNC in funzione del tipo di punzone utilizzato del tipo LAZER SAFE
Mod. IRIS.
Pulpito di comando wireless
Controllo numerico Mod. ESAUTOMOTION S 675 W – MULTI TOUCH
Software Cad Cam 3D (include import dxf/altri formati, ottimizzazione 3D)

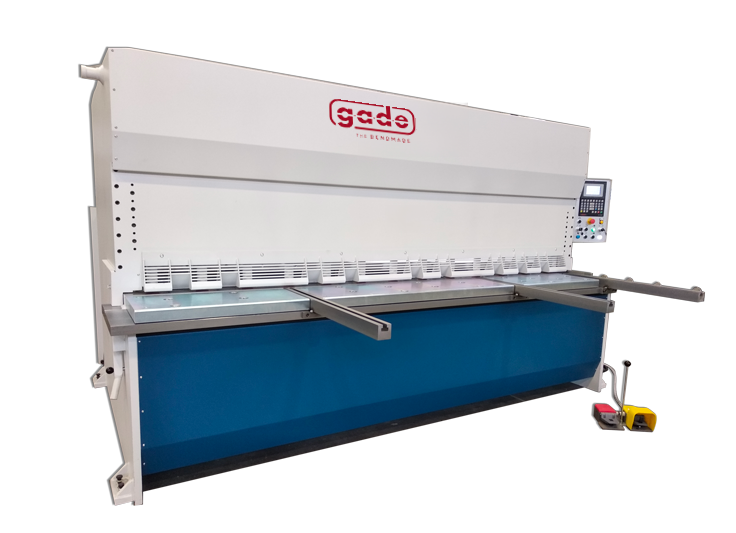

Cesoia a ghigliottina oleodinamica Gade serie “TOP” MOD. CO 10/8
Cesoia Mod. CO 80/3 con applicazione speciale
